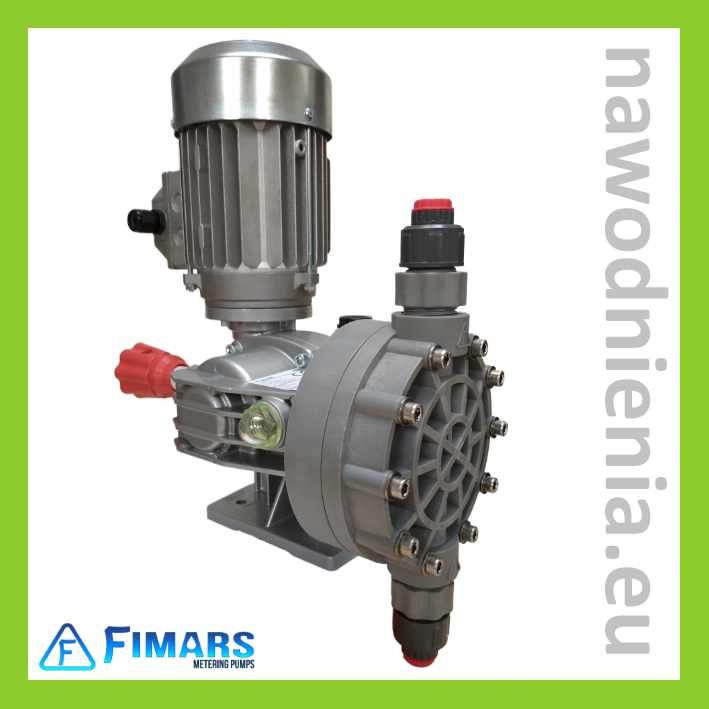

Pompa dozująca do nawozów seria MD 8 bar CA 0,18kW 3PH

Producent:
Kod produktu:
Ean:
Dostępność: wybierz wariant
Wielkość przepływu::
Cena brutto wybierz wariant
Cena netto -
Dane techniczne
Zastosowanie: Do nawozów
+ 105 l/h GLK MD80.183PH105 4611.92 3749.53 zł 5321.45 zł Wysyłka 1-2 dni
+ 150 l/h GLK MD80.183PH150 4772.79 3880.32 zł 5507.07 zł Wysyłka 1-2 dni
+ 250 l/h GLK MD80.183PH250 5630.83 4577.91 zł 6497.12 zł Wysyłka 1-2 dni
+ 450 l/h (5bar 0,37kW) GLK MD50.373PH450 7293.25 5929.47 zł 8415.29 zł Wysyłka 1-2 dni

Pompa dozująca do nawozów

Pompa do nawozów służy do wstrzykiwania pod ciśnieniem nawozów płynnych zlokalizowanych w zewnętrznym zbiorniku nawozowym. Pompa składa się z kilku podzespołów: zespołu przekładni redukcyjnej, podzespołów przenoszenia ruchu i regulacji, głowicy hydraulicznej, silnika elektrycznego oraz części hydraulicznych.

Pompy dozujące nawozy to urządzenia wyporowo-tłokowe o przepływie kontrolowanym. W odróżnieniu od dozowników proporcjonalnych przepływ pompowanej mieszanki nie jest ciągły, a pulsacyjny. O natężeniu przepływu decyduje parametr skoku tłoka/membrany. Pompa na wlocie i wylocie głowicy pompującej posiada zawory kierunkowe decydujące o przepływie w przypadku ruchu prostoliniowego postępowo-zwrotnego.

Pompowanie płynu odbywa się w kilku etapach:

1) faza zasysania - zawór po stronie tłocznej zamyka się uszczelniając wyciek, zawór po stronie ssawnej otwiera się wpuszczając płyn do komory głowicy. Teoretyczna objętość równa się objętości wypieranej przez tłok.

2) faza wypływu - zawór po stronie ssawnej zamyka się, otwiera się zawór po stronie tłocznej wpuszczając płyn z głowicy do rury tłocznej. Teoretyczna objętość jest równa objętości wypieranej przez tłok.

Natężenie przepływu zależy od liczby skoków jakie wykonuje tłok w ciągu minuty (zależne od wybranego modelu pompy dozującej) oraz od skoku tłoka i wydajności regulowanej na pompie. Teoretyczne natężenie przepływu wyrażamy w litrach na godzinę i obliczamy na podstawie wzoru:

Q=S * C * N * 60

Q = przepływ l/h
S = przekrój tłoka w dm2
C = skok tłoka  w dm
N = liczba skoków na minutę

efektywne natężenie przepływu jest niższe niż wartość wyliczona dla przepływu teoretycznego. Aby uzyskać rzeczywistą wartość przepływu należy przemnożyć natężenie teoretyczne przez sprawność objętościową w zakresie 70-80% w zależności od modelu pompy, ciśnienia oraz materiałów.

  • Ciśnienie robocze max.: 8.5bar
  • Przepustowość: 105 l/h-450 l/h
  • Zasilanie: 230/400 VAC trójfazowe
  • Moc znamionowa: 250-550 W
